客户SVG散热设计要求如下：
| 环境温度： | 40⁰C | 风格型号： | R4D560-AQ03-01 |
| 海拔高度： | 3000m | 总体温度要求： | <35⁰C |
| 假定IGBT型号： | Infineon IHV IGBT，1250W/pcs，共2pcs, 电阻体100W，total 2600W。 | 散热介质型号： | 0.2mm K=4W/m*K |
| 模块功率及数量： | 7个，总功率为2600*7=18200W |

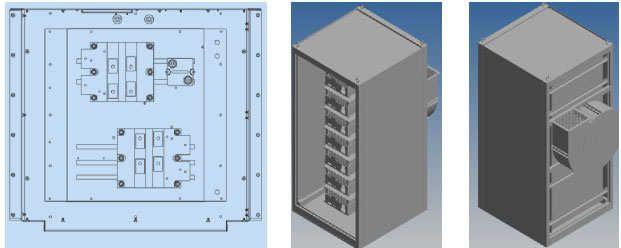

SVG散热器单体模组热源布置示意图：机柜整体局部示意图：
文轩热能提供的散热器设计方案主要参数：
.散热器尺寸为400x380x100mm，热管布管特定设计；
.发热体和散热片间使用导热硅脂；
.使用壁厚1.0MM定制热管保证散热效能；
.底部8支 9.5 mm热管采用圆管入槽压平工艺保证散热效能；
.热分析Epoxy导热系数调整到工作极限温度对应数据，确保仿真与实际的一致性；
.采用全铝Bonded 散热片；
.产品单重约为：22.6Kg；
.板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；
